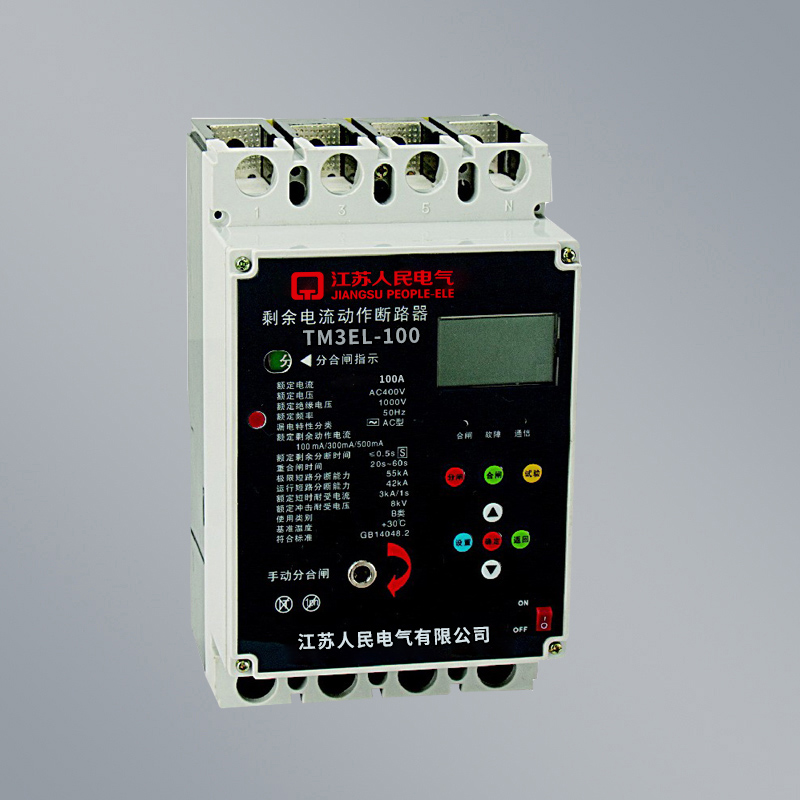

100A剩余电流动作保护断路器

剩余电流动作保护断路器TM3EL-100A系列适用于交流50HZ，额定电压380V，额定电流至100A的电路中作不频繁转换及电动机保护之用。剩余电流动作保护断路器具有过载、短路和欠电压保护功能，能保护线路和电源设备不受损坏，同时，剩余电流动作保护断路器可对人提供间接接触保护，还可以对过电流保护不能检测出的长期存在的接地故障可能引起火灾危险提供保护。当相电压降低至185V，漏电保护模块仍能正常工作，剩余电流动作保护断路器具有漏电报警输出功能。

TM3EL-100剩余电流动作保护断路器符合标准：

IEC60947-1及GB14048.1-2006总则

IEC60947-2及GB14048.2-2008 低压断路器及附录具有剩余电流动作保护断路器

TM3EL剩余电流动作保护断路器按照极限短路分断能力（ICU）的高低，分为M型（较高分断型）、H型（高分断型）二类。剩余电流动作保护断路器具有体积小、分断高、飞弧短（部分规格零飞弧）、抗振动等特点。

TM3EL-100剩余电流动作保护断路器不可倒进线，即只允许1、3、5接电源线，2、4、6接负载线。

TM3EL-100剩余电流动作保护断路器按用途分：配电保护型、电动机保护型；

TM3EL剩余电流动作保护断路器按额定电流分：

剩余电流动作保护断路器TM3EL-100

剩余电流动作保护断路器TM3EL-250

剩余电流动作保护断路器TM3EL-400

剩余电流动作保护断路器TM3EL-630

剩余电流动作保护断路器TM3EL-800

TM3EL-630剩余电流动作保护断路器按产品极数分四极

TM3EL剩余电流动作保护断路器按接线方式分：板前接线、板后接线、插入式接线；

TM3EL剩余电流动作保护断路器按附件装置分：带附件装置、不带附件装置

内部附件有分励脱扣器、欠电压脱扣器、漏电报警单元模块、辅助触头和报警触头；

外部附件有手动操作机构、电动操作机构。

订货须知

用户在订货进，必须注明以下内容：

1、  剩余电流动作保护断路器的型号、名称。

2、  脱扣器的额定电压、额定电流。

3、  漏电动作电流、时间（即延时型、非延时型）

4、  数量。

例如：如订TM3EL-630剩余电流动作保护断路器四极极 10台，额定电流630A，延时型0.5S即可写为TM3EL-630M/4300 In=630A 300Ma 0.5S 10台

注：因产品技术不断改进，江苏人民电气有限公司所有数据以公司最新数据确认为准，如需请与公司市场部联系. 0577-61777781,QQ: 2805771997

剩余电流动作保护断路器系列产品

光伏专用剩余电流保护断路器TM1EL-100

光伏专用剩余电流保护断路器TM1EL-250

光伏专用剩余电流保护断路器TM1EL-400

光伏专用剩余电流保护断路器TM1EL-630

太阳能专用自复式保护器主要规格有：

太阳能专用自复式保护器TGQ-63/2P

太阳能专用自复式保护器TGQ-63/4P

并网专用小型断路器主要规格有：

并网专用小型断路器TX7-80GQY/2P 80A

并网专用小型断路器TX7-80GQY/2P 100A

三相并网专用小型断路器TX7-80GQY/4P 80A

三相并网专用小型断路器TX7-80GQY/4P100A

小型光伏直流开关系列产品：

 小型光伏直流开关TX7-63Z/1P 1-63A  DC250V

 小型光伏直流开关TX7-63Z/2P 1-63A  DC500V

 小型光伏直流开关TX7-63Z/3P 1-63A  DC750V

 小型光伏直流开关TX7-63Z/4P 1-63A  DC1000V

光伏专用断路器系列产品：

光伏专用断路器TM1Z-100/2P 16-100A  DC500V

光伏专用断路器TM1Z-100/3P 16-100A  DC750V

 光伏专用断路器TM1Z-100/4P 16-100A  DC1000V

 光伏专用断路器TM1Z-250/2P 100-250A  DC500V

 光伏专用断路器TM1Z-250/3P 100-250A  DC750V

 光伏专用断路器TM1Z-250/4P  100-250A  DC1000V

光伏专用断路器TM1Z-250/4P  100-250A  DC1250V

 光伏专用断路器TM1Z-400/3P  225-400A  DC750V

 光伏专用断路器TM1Z-400/4P  225-400A  DC1000V

 光伏专用断路器TM1Z-630/3P  400-630A  DC740V

 光伏专用断路器TM1Z-630/4P  400-630A  DC1000V

 光伏专用断路器TM1Z-800/3P  630-800A  DC750V

 光伏专用断路器TM1Z-800/4P  630-800A  DC1000V

并网隔离开关系列产品：

并网隔离开关TM1ZH-100/DC1000V

并网隔离开关TM1ZH-250/DC1000V

并网隔离开关TM1ZH-400/DC1000V

并网隔离开关TM1ZH-630/DC1000V

小型并网隔离开关系列产品：

小型并网隔离开关TX7-63ZH/DC250V

小型并网隔离开关TX7-63ZH/DC500V

小型并网隔离开关TX7-63ZH/DC750V

小型并网隔离开关TX7-63ZH/DC1000V

光伏专用熔断器（光伏专用）系列产品：

 光伏专用熔断器TRD-Z/DC1000V

直流浪涌开关系列产品：

 直流浪涌开关TSPD-C40  DC48V

 直流浪涌开关TSPD-C40  DC220V

 直流浪涌开关TSPD-C40  DC500V

 直流浪涌开关TSPD-C40  DC600V

 直流浪涌开关TSPD-C40  DC800V

 直流浪涌开关TSPD-C40  DC1000V

并网刀开关系列产品

并网刀开关 HD11F-200

并网刀开关HD11F-400

并网刀开关HD11F-630
